通用型接线端子台FJ6N-FJ35N

查看次数：6597 上传时间：2007/4/16 11:46:03

通用型接线端子台系列外表轮廓整齐一致，使端子台设计整齐明了、美观、由于从FJ3N到FJ10N的端子台厚度不相同其外轮廓相同，所以端子台的分组隔板或端板等附件都能通用。
通用型接线端子上部轮廓两侧采用白色打印标识，更使接线技术工清晰的看到线路的分配过程。
通用型接线端子台的中间桥接槽中相邻桥接之间的电气隔离，使不想电气间隙及爬电距离值降低，必须在中间桥接件两侧加插隔片。

端子厚度8.2

型号：FJ6N

刚性导线　柔性导线
(mm²)

AWG

I
(A)

U
(V)

IEC947-7-1

0.2-10

0.2-6

24-8

800

端子厚度10.2

型号：FJ10N

刚性导线　柔性导线
(mm²)

AWG

I
(A)

U
(V)

IEC947-7-1

0.5-16

0.5-10

20-6

800

端子厚度12.2

型号：FJ16N

刚性导线　柔性导线
(mm²)

AWG

I
(A)

U
(V)

IEC947-7-1

2.5-25

4-16

12-4

101

800

端子厚度15.2

型号：FJ35N

刚性导线　柔性导线
(mm²)

AWG

I
(A)

U
(V)

IEC947-7-1

0.75-50

0.75-35

18-0

150

1000

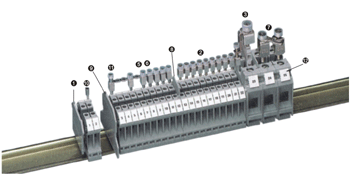

说明

颜色

型号

(1)端板

灰

D-FJ4/10

D-FJ16

封闭式外壳

兰

D-FJ4/10BU

D-FJ16BU

无需端板

	(2)固定式桥接件：	2位
	用于端子中央实现	3位
	横向桥接，螺钉头带绝缘圈	5位
	可分	10位

FBI 10-8
Imax:57A

FBI 10-10
Imax:76A

FBI 10-12
Imax:101A

FBI 2－15
Imax:150

FBI 3－15
150

	(3)边插式桥架接件，全绝缘	2位
	全绝缘	3位
	可分，全绝缘	10位

EB 2-8 Imax:32A

EB 2-10 Imax:70A

EB 3-8
57A

EB 3-10
70A

EB 10-8
57A

EB 10-10
70A

EB 10-12
Imax:70A

EB 10-15
Imax:110A

(4)隔片：用于相邻桥接件间的电气隔离；可事后插入；不占导轨的任何空间

TS-K

(5)分组隔板：用于端子组间的视觉及电气隔离：厚1.5mm

ATP-FJ

TP-FJ35

7.5mm厚

(6)快速标记条，10条

白

ZB8

ZB10

端子尺寸

厚度/宽度/端板/厚度

(mm)

8.2/42.5/1.8

10.2/42.5/1.8

12.2/42.5/1.5

15.2/50/-

高度(NS35:7.5/NS35:15/NS32)

(mm)

47/54.5/52

54/61.5/59

62/69.5/67

技术数据，符合IEC/DIN VDE标准

最大额定工作电流/截面积

(A)/(mm²)

57/10

76/16

101/25

150/50

使用边插式接件时可接导线最大截面积 (刚性/柔性)

(mm²)

4/4

16/10

16/16

35/35

额定脉冲耐受电压/污染等级

(kV)/-

8/3

过电压等级/绝缘材料级别

-/-

Ⅲ/Ⅰ

连接容纳量

带管状裸端头/管状预绝缘端头的柔性导线

(mm²)

0.25-0.6
/0.25-0.6

0.5-10/0.5-6

1.5-16/1.5-16

0.75-35
/0.75-35

多导线连接(截面积相同的两导线)

刚性导线/柔性导线

(mm²)

0.2-2.5
/0.2-2.5

0.5-4
/0.5-4

1.5-6
/1.5-4

0.75-16
/0.75-10

带管状裸端头的柔性导线

(mm²)

0.25-1.5

0.5-2.5

1.5-6

0.75-10

带TWIN管状预绝缘端头的柔性导线

(mm²)

0.5-4

0.5-6

0.75-10

0.75-6

剥线长度

(mm²)

塞规(IEC 60 947-1)

螺钉类型

扭距

(Nm)

1.5-1.8

3.2-3.7

绝缘材料

根据UL94所确定的材料阻燃等级
