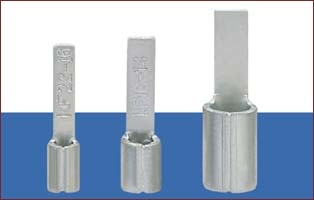

片形裸端头
查看次数：1945     上传时间：2007/4/18 14:31:42


导线截面:0.5 - 1.5 mm² (美国线规 22 - 16 )   最大电流:Imax = 19A   材质:紫铜  材料厚度:0.75mm

型   号 尺  寸

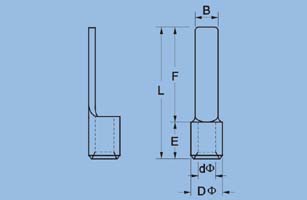

B L F E DΦ dΦ
DBN 1.25 - 10 2.3 14.8 10.0 4.8 3.4 1.7
DBN 1.25 - 11 3.0 15.8 11.0
DBN 1.25 - 14 3.0 18.8 14.0
DBN 1.25 - 18 2.3 22.8 18.0

导线截面:1.5 - 2.5 mm² (美国线规 16 - 14 )   最大电流:Imax = 27A   材质:紫铜  材料厚度:0.8mm

型   号 尺  寸
B L F H DΦ dΦ
DBN 2 - 9 2.8 13.8 9.0 4.8 4.1 2.3
DBN 2 - 18 2.3 22.8 18.0

导线截面:4 - 6 mm² (美国线规 12 - 10 )   最大电流:Imax = 48A   材质:紫铜  材料厚度:1.0mm

型   号 尺  寸
B L F H DΦ dΦ
DBN 5.5 - 10 2.8 14.8 10.0 6.0 5.6 3.4
DBN 5.5 - 14 4.5 21.0 14.0
DBN 5.5 - 18 4.5 23.0 18.0
DBN 8 - 14 5.0 22.5 14.0 8.5 7.2 4.5
DBN 14 - 16 6.0 30.6 16.0 14.0 9.0 6.5
