公预绝缘接头
查看次数：2208     上传时间：2007/4/18 13:39:44


导线截面:0.5 - 1.5 mm² (美国线规 22 - 16 )   最大电流:Imax = 10A

型   号 NEMA TAB(mm) 材料厚度 尺  寸((mm) 颜色

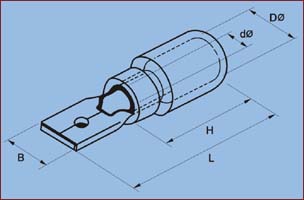

B dΦ DΦ L H
MDD 1.25 - 110(5) 0.5 x 2.8 0.5 2.8 1.70 4.3 17.7 10.0 红
MDD 1.25 - 110(8) 0.8 x 2.8 0.8
MDD 1.25 - 187(5) 0.5 x 4.75 0.5 4.75 1.70 4.3 20.0
MDD 1.25 - 187(8) 0.8 x 4.75 0.8 4.75 1.70 4.3 20.0
MDD 1.25 - 250 0.8 x 6.35 0.4 x 2 6.35 1.70 4.3 21.0

导线截面:1.5 - 2.5 mm² (美国线规 22 - 16 )   最大电流:Imax = 10A

型   号 NEMA TAB(mm) 材料厚度 尺  寸((mm) 颜色
B dΦ DΦ L H
MDD 2- 110(5) 0.5 x 2.8 0.5 2.8 1.70 3.4 21.0 10.8 蓝
MDD 2- 110(8) 0.8 x 2.8 0.8
MDD 2- 187(5) 0.5 x 4.75 0.5 4.75 2.3 4.3 20.0
MDD 2- 187(8) 0.8 x 4.75 0.8 4.75 2.3 4.3 20.0
MDD 1.25 - 250 0.8 x 6.35 0.4 x 2 6.35 1.70 4.3 21.0

导线截面:4 - 6 mm² (美国线规 12 - 10 )   最大电流:Imax = 24A

型   号 NEMA TAB(mm) 材料厚度 尺  寸(mm) 颜色
B dΦ DΦ L H
MDD 5.5 - 250 0.8 x 6.35 0.4 x 2 6.35 3.4 5.7 25.0 13.0 黄
