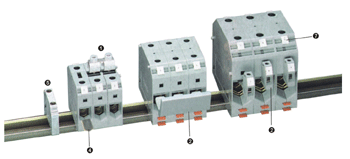

通用型大电流端子
查看次数：6298     上传时间：2007/4/16 11:46:28

通用型大电流端子的压线框底面部呈菱柱形，压线框底面带槽纹，确保接线后接触表面具有低值过度电阻。通用型所有接线端子台的导流条是同电解铜作为标准原料。
通用型大电流端子是尼龙6.6制成的，是由两面构成的封闭绝缘外壳，它也是被有国际测试机构认可的，绝缘材料有着卓越的抗泄露电流击穿的能力，按照IEC112标准达到CTI600，由此可减气和泄露电流爬行距离。龙牌公司所使用的绝缘材料可达(V-0级)。


端子厚度20.0
型号：FJ50
刚性导线　柔性导线
(mm2)
AWG
I
(A)
U
(V)
IEC947-7-1
16－50
25－50
60
150
1000

端子厚度25.0
型号：FJ95
刚性导线　柔性导线
(mm2)
AWG
I
(A)
U
(V)
IEC947-7-1
25－95
35-95
4-000
232
1000


端子厚度31.0
型号：FJ150
刚性导线　柔性导线
(mm2)
AWG
I
(A)
U
(V)
IEC947-7-1
35-150
50-150
2-300
309
1000

端子厚度36.0
型号：FJ240
刚性导线　柔性导线
(mm2)
AWG
I
(A)
U
(V)
IEC947-7-1
70-240
70-240
00-500
415
1000

 说明
型号
型号
型号
型号
  (1)固定式桥接件：用于端子中央实现横向桥接，螺钉头带绝缘圈，桥接前须将外壳上的隔片打通
2位

3位

10位
FBI 2-20 Imax:150A

FBI 3-20 150A

(2)边插式桥架接件，全绝缘插入夹线体中，并卡定在端子绝缘外壳上
2位

3位
EB 2-25/FJ Imax:232A
EB 2-31/FJ Imax:232A
EB 2-36/FJ Imax:320A
EB 3-25/FJ
232A
EB 3-31/FJ
232A
EB 3-36/FJ
320A

(3)终端固定件，用于对FJ50－FJ240系列端子进行终端固定，可通过推移被安装至导轨上，用两枚螺钉紧固，铝制品，100mm厚。可安装在形导轨上，可安装在形导轨上。


E/AL-NS 32
E/AL-NS 32
E/AL-NS 32
E/AL-NS 32
E/AL-NS 35
E/AL-NS 35
E/AL-NS 35
E/AL-NS 35
  (4)内六角螺钉扳手：全绝缘，为符合DINVDE0680规定的安全保险工具，长度：150mm,横柄宽度：110mm
ISS 6
ISS 8
ISS 8

  (5)快速标记条，10条
白色
ZB10
ZB10
ZB10
ZB10
  端子尺寸
  厚度/宽度
(mm)
20/70.5
25/83
31/100
36/100
  高度(NS35:15/NS32)
(mm)
83.5/81.5
97.5/95.5
118.5/116
131.5/129.5
  技术数据，符合IEC/DIN VDE标准
  最大额定工作电流/截面积
(A)/(mm2)
150/50
232/95
309/150
415/240
  使用边插式接件时可接导线最大截面积 (刚性/柔性)
(mm2)
-
95/70
150/120
240/815
  额定脉冲耐受电压/污染等级
(kV)/-
8/3
8/3
8/3
8/3
  过电压等级/绝缘材料级别
-/-
Ⅲ/Ⅰ
Ⅲ/Ⅰ
Ⅲ/Ⅰ
Ⅲ/Ⅰ
  连接容纳量
  带管状裸端头/管状预绝缘端头的柔性导线
(mm2)
25-50/25-50
35-95/35-95
50-150/50-150
70-185/70-185
  多导线连接(截面积相同的两导线)
  刚性导线/柔性导线
(mm2)
10-16/10-16
25-35/25-35
25-50/35-50
35-95/50-95
  带管状裸端头的柔性导线
(mm2)
10-16
16-35
25-50
35-50
  剥线长度
(mm2)
24
33
40
40
  塞规(IEC 60 947-1)
B10
B12
B14
B15
  螺钉类型
M6
M83)
M103)
M103)
  扭距
(Nm)
6-8
15-20
25-30
25-30
  绝缘材料
PA
PA
PA
PA
  根据UL94所确定的材料阻燃等级
V0
V0
V0
V0
